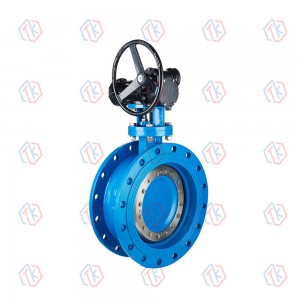

偏心法兰蝶阀

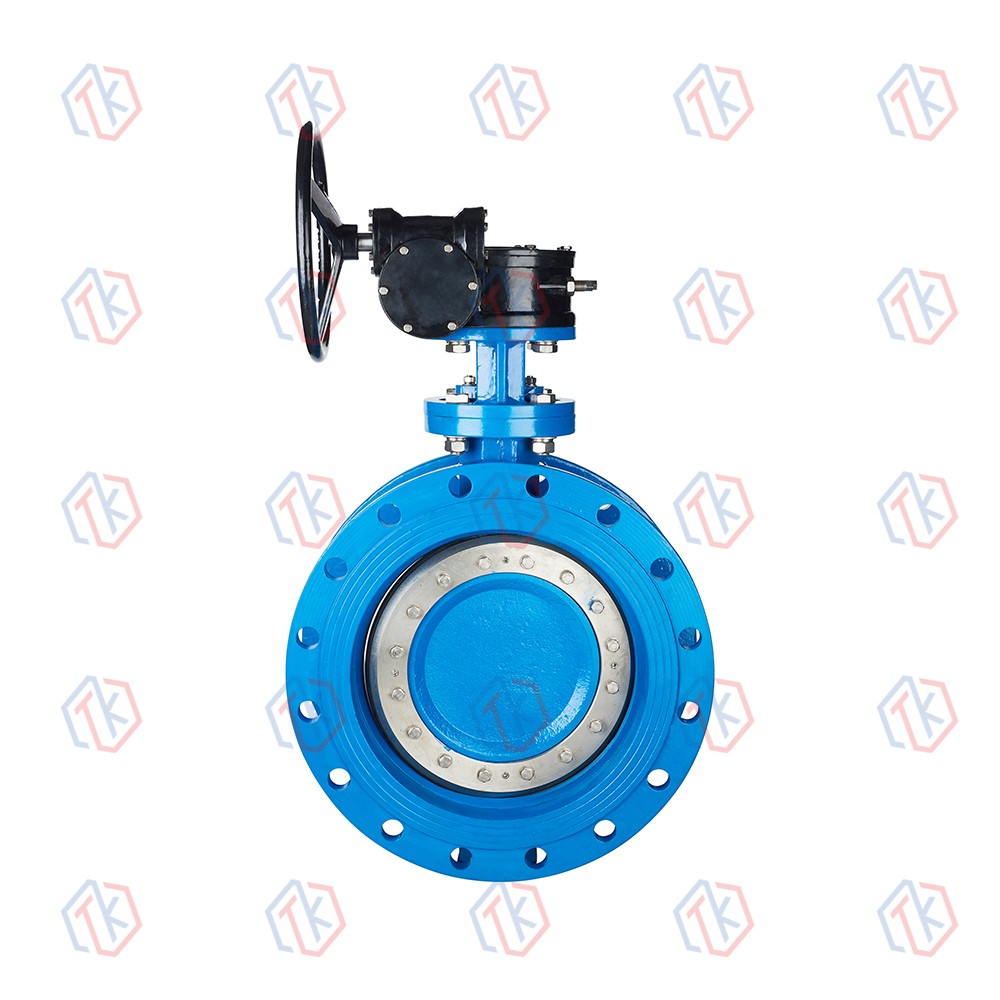

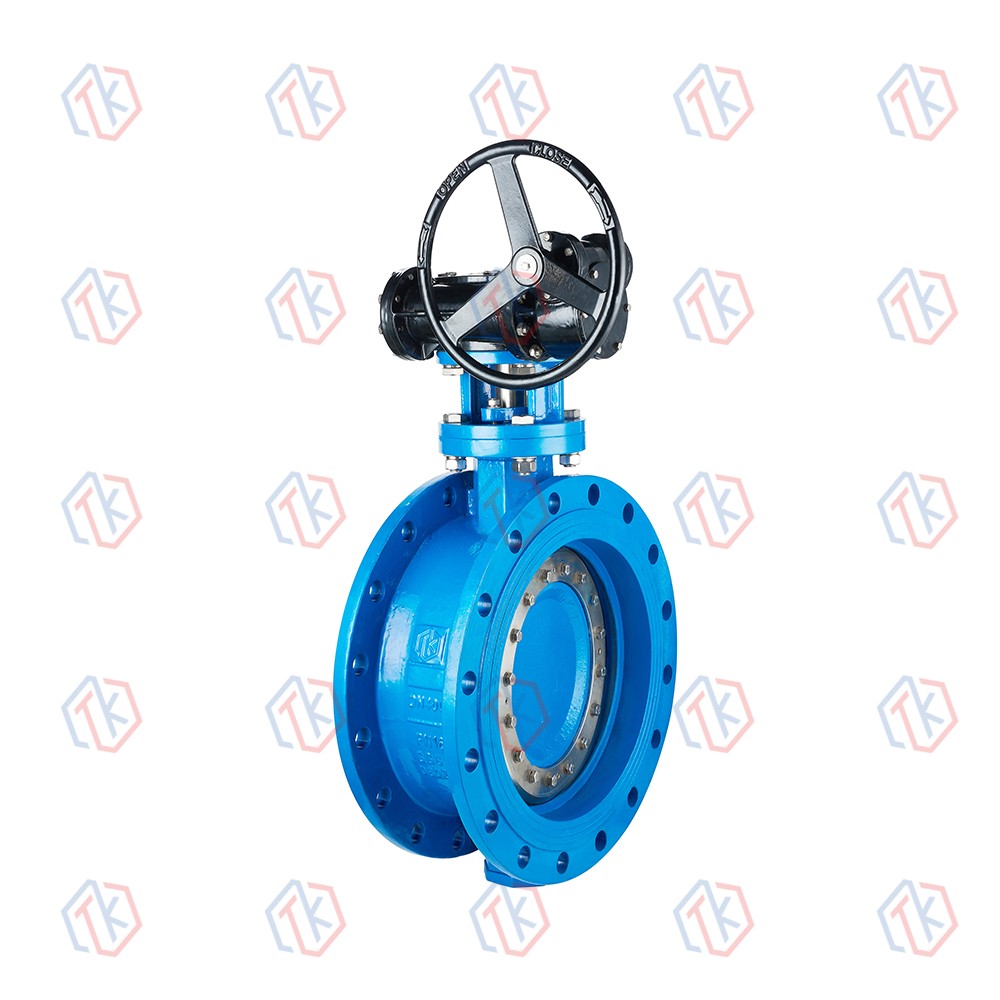

偏心法兰蝶阀 Featured Image
  • 偏心法兰蝶阀
  • 偏心法兰蝶阀
  • 偏心法兰蝶阀

简短描述:

用途及特点 ∶

双偏心软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


产品细节

产品标签

主要特点∶

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操作矩小，操作方便，省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换。密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

主要零件材料

阀体

阀板

阀杆

密封圈

球墨铸铁

球墨铸铁

SS420

EPDM

铸钢

SS304/316/316L

SS316

NBR

不锈钢

铝青铜

  SS316 L

PTFE


……

……



产品结构

主要尺寸和重量

DN 主要外形尺寸 Main outer size 主要连接尺寸Main ccnnection size
0.6Mpa 1.0Mpa 1.6Mpa
L H H1 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 825 306 80 80 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 92.5 321 80 80 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 100 346 80 80 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 110 387 95 95 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 125 411 95 95 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 142.5 447 95 95 265 225 198 8-18 285 240 211 8-22 285 240 211 8-22
200 152 170 607 190 306 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
260 165 192.5 688 190 306 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 2225 742 190 3oe 40 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 252.5 797 190 3oe 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 282.5 930 270 466 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 307.5 975 270 466 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 335 1065 270 466 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 390 1225 457 625 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 447.5 1343 457 625 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 507.5 1436 457 625 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 557.5 1616 598 853 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 615 1711 598 853 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 470 727.5 1971 598 853 1405 1340 1295 32-33 1455 1390 1328 32-39 1485 1390 1328 32-48
1400 530 837.5 2218 860 1346 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 000 957.5 2578 860 1345 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 670 1057.5 2689 860 1345 2045 1970 1918 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 760 1162.5 3022 952 1592 2265 2180 2125 48-42 2325 2230 2150 48^48 2345 2230 2150 48-62
